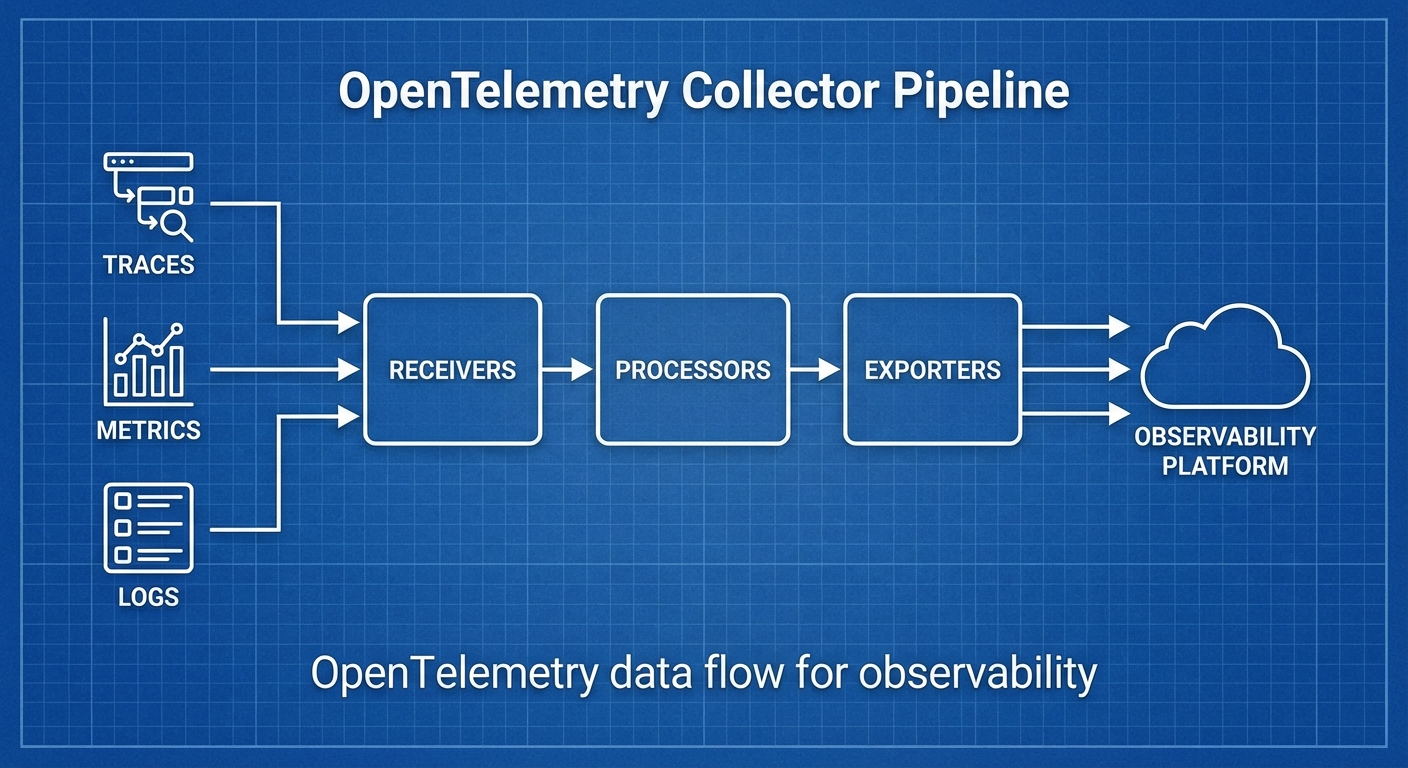

OpenTelemetry Collector Pipeline

들어가며

마이크로서비스 환경에서 Traces, Metrics, Logs를 통합 수집하고 처리하는 것은 Observability의 핵심입니다. OpenTelemetry Collector는 벤더 중립적인 텔레메트리 파이프라인으로, 다양한 소스에서 데이터를 수집하고 원하는 백엔드로 전송합니다.

이 글에서는 OTel Collector의 아키텍처를 이해하고, 프로덕션 환경에서의 파이프라인 설계를 다룹니다.

OTel Collector 아키텍처

파이프라인 구조

# 데이터 흐름
# Receiver → Processor → Exporter
#
# Receiver: 데이터 수집 (OTLP, Jaeger, Prometheus, Fluentd 등)
# Processor: 데이터 가공 (필터링, 변환, 배칭, 샘플링)
# Exporter: 데이터 전송 (OTLP, Jaeger, Prometheus, Loki 등)
#
# 하나의 Collector에 여러 파이프라인 구성 가능:
# - traces pipeline
# - metrics pipeline
# - logs pipeline

Collector 배포 패턴

# 패턴 1: Agent (사이드카/데몬셋)
# 각 노드/Pod에 배치, 로컬 수집

# 패턴 2: Gateway (중앙 집중)
# 클러스터 내 독립 서비스로 배치, 트래픽 집중

# 패턴 3: Agent + Gateway (권장)
# Agent가 로컬 수집 → Gateway가 중앙 처리/라우팅

설치

Kubernetes (Helm)

# OpenTelemetry Operator 설치
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
helm repo update

# Collector 설치 (DaemonSet 모드)
helm install otel-collector open-telemetry/opentelemetry-collector \
  --namespace observability \
  --create-namespace \
  --values collector-values.yaml

Docker

docker run -d --name otel-collector \
  -p 4317:4317 \
  -p 4318:4318 \
  -p 8888:8888 \
  -v $(pwd)/otel-collector-config.yaml:/etc/otelcol/config.yaml \
  otel/opentelemetry-collector-contrib:0.96.0

파이프라인 설정

기본 설정 구조

# otel-collector-config.yaml
receivers:
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317
      http:
        endpoint: 0.0.0.0:4318

processors:
  batch:
    timeout: 5s
    send_batch_size: 1000
    send_batch_max_size: 1500

exporters:
  debug:
    verbosity: detailed

service:
  pipelines:
    traces:
      receivers: [otlp]
      processors: [batch]
      exporters: [debug]
    metrics:
      receivers: [otlp]
      processors: [batch]
      exporters: [debug]
    logs:
      receivers: [otlp]
      processors: [batch]
      exporters: [debug]

프로덕션 파이프라인

# production-config.yaml
receivers:
  # OTLP (애플리케이션 SDK에서 전송)
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317
        max_recv_msg_size_mib: 4
      http:
        endpoint: 0.0.0.0:4318
        cors:
          allowed_origins: ['*']

  # Prometheus 스크래핑
  prometheus:
    config:
      scrape_configs:
        - job_name: 'kubernetes-pods'
          kubernetes_sd_configs:
            - role: pod
          relabel_configs:
            - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
              action: keep
              regex: true

  # 호스트 메트릭
  hostmetrics:
    collection_interval: 30s
    scrapers:
      cpu: {}
      memory: {}
      disk: {}
      network: {}
      load: {}

  # Kubernetes 이벤트
  k8s_events:
    namespaces: [default, production]

processors:
  # 배칭
  batch:
    timeout: 5s
    send_batch_size: 1000

  # 메모리 제한
  memory_limiter:
    check_interval: 1s
    limit_mib: 1500
    spike_limit_mib: 512

  # 리소스 정보 추가
  resourcedetection:
    detectors: [env, system, docker, gcp, aws, azure]
    timeout: 5s

  # K8s 메타데이터 추가
  k8sattributes:
    auth_type: serviceAccount
    extract:
      metadata:
        - k8s.namespace.name
        - k8s.deployment.name
        - k8s.pod.name
        - k8s.node.name

  # 불필요한 속성 제거
  attributes:
    actions:
      - key: http.request.header.authorization
        action: delete
      - key: db.statement
        action: hash # 민감 쿼리 해싱

  # 테일 샘플링 (traces만)
  tail_sampling:
    decision_wait: 10s
    num_traces: 100000
    policies:
      - name: error-policy
        type: status_code
        status_code:
          status_codes: [ERROR]
      - name: slow-policy
        type: latency
        latency:
          threshold_ms: 1000
      - name: probabilistic-policy
        type: probabilistic
        probabilistic:
          sampling_percentage: 10

  # 필터링
  filter:
    metrics:
      exclude:
        match_type: regexp
        metric_names:
          - 'go_.*'
          - 'process_.*'

exporters:
  # Traces → Tempo
  otlp/tempo:
    endpoint: tempo.observability.svc:4317
    tls:
      insecure: true

  # Metrics → Prometheus/Mimir
  prometheusremotewrite:
    endpoint: http://mimir.observability.svc:9009/api/v1/push
    tls:
      insecure: true
    resource_to_telemetry_conversion:
      enabled: true

  # Logs → Loki
  loki:
    endpoint: http://loki.observability.svc:3100/loki/api/v1/push
    default_labels_enabled:
      exporter: true
      job: true

  # 디버그 (문제 해결용)
  debug:
    verbosity: basic

extensions:
  # 헬스체크
  health_check:
    endpoint: 0.0.0.0:13133

  # 자체 메트릭
  zpages:
    endpoint: 0.0.0.0:55679

  # pprof (프로파일링)
  pprof:
    endpoint: 0.0.0.0:1777

service:
  extensions: [health_check, zpages, pprof]

  pipelines:
    traces:
      receivers: [otlp]
      processors:
        [memory_limiter, resourcedetection, k8sattributes, attributes, tail_sampling, batch]
      exporters: [otlp/tempo]

    metrics:
      receivers: [otlp, prometheus, hostmetrics]
      processors: [memory_limiter, resourcedetection, k8sattributes, filter, batch]
      exporters: [prometheusremotewrite]

    logs:
      receivers: [otlp, k8s_events]
      processors: [memory_limiter, resourcedetection, k8sattributes, attributes, batch]
      exporters: [loki]

  telemetry:
    logs:
      level: info
    metrics:
      address: 0.0.0.0:8888

Receiver 상세

OTLP Receiver

receivers:
  otlp:
    protocols:
      grpc:
        endpoint: 0.0.0.0:4317
        max_recv_msg_size_mib: 4
        keepalive:
          server_parameters:
            max_connection_idle: 11s
            max_connection_age: 30s
      http:
        endpoint: 0.0.0.0:4318

Filelog Receiver (로그 파일 수집)

receivers:
  filelog:
    include:
      - /var/log/pods/*/*/*.log
    exclude:
      - /var/log/pods/*/otel-collector*/*.log
    start_at: beginning
    include_file_path: true
    operators:
      - type: router
        routes:
          - output: parse_json
            expr: 'body matches "^\\{"'
          - output: parse_plain
            expr: 'body matches "^[^{]"'
      - id: parse_json
        type: json_parser
        timestamp:
          parse_from: attributes.timestamp
          layout: '%Y-%m-%dT%H:%M:%S.%fZ'
      - id: parse_plain
        type: regex_parser
        regex: '^(?P<timestamp>\S+) (?P<level>\S+) (?P<message>.*)'

Processor 상세

Tail Sampling (핵심!)

processors:
  tail_sampling:
    decision_wait: 10s
    num_traces: 100000
    expected_new_traces_per_sec: 1000
    policies:
      # 에러는 100% 수집
      - name: errors
        type: status_code
        status_code:
          status_codes: [ERROR]

      # 1초 이상 느린 요청은 100% 수집
      - name: slow-traces
        type: latency
        latency:
          threshold_ms: 1000

      # 특정 서비스는 100% 수집
      - name: critical-services
        type: string_attribute
        string_attribute:
          key: service.name
          values: [payment-service, auth-service]

      # 나머지는 5%만 수집
      - name: probabilistic
        type: probabilistic
        probabilistic:
          sampling_percentage: 5

      # 복합 정책
      - name: composite-policy
        type: composite
        composite:
          max_total_spans_per_second: 1000
          policy_order: [errors, slow-traces, critical-services, probabilistic]
          rate_allocation:
            - policy: errors
              percent: 30
            - policy: slow-traces
              percent: 30
            - policy: critical-services
              percent: 20
            - policy: probabilistic
              percent: 20

Transform Processor

processors:
  transform:
    trace_statements:
      - context: span
        statements:
          # 속성 추가
          - set(attributes["deployment.environment"], "production")
          # 속성 변환
          - replace_pattern(attributes["http.url"], "password=\\w+", "password=***")
          # 조건부 처리
          - set(attributes["error.category"], "timeout") where attributes["error.type"] == "DeadlineExceeded"

    metric_statements:
      - context: datapoint
        statements:
          - set(attributes["env"], "prod")

    log_statements:
      - context: log
        statements:
          # 로그 본문에서 정보 추출
          - set(attributes["user_id"], ExtractPatterns(body, "user_id=(?P<user_id>\\w+)"))

Kubernetes 배포

Agent (DaemonSet) + Gateway 패턴

# agent-config.yaml (DaemonSet)
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: otel-agent
  namespace: observability
spec:
  mode: daemonset
  config:
    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317
      hostmetrics:
        collection_interval: 30s
        scrapers:
          cpu: {}
          memory: {}

    processors:
      memory_limiter:
        limit_mib: 512
      batch:
        timeout: 5s

    exporters:
      # Gateway로 전송
      otlp:
        endpoint: otel-gateway.observability.svc:4317
        tls:
          insecure: true

    service:
      pipelines:
        traces:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [otlp]
        metrics:
          receivers: [otlp, hostmetrics]
          processors: [memory_limiter, batch]
          exporters: [otlp]
---
# gateway-config.yaml (Deployment)
apiVersion: opentelemetry.io/v1beta1
kind: OpenTelemetryCollector
metadata:
  name: otel-gateway
  namespace: observability
spec:
  mode: deployment
  replicas: 3
  config:
    receivers:
      otlp:
        protocols:
          grpc:
            endpoint: 0.0.0.0:4317

    processors:
      memory_limiter:
        limit_mib: 2048
      tail_sampling:
        decision_wait: 10s
        policies:
          - name: errors
            type: status_code
            status_code:
              status_codes: [ERROR]
          - name: probabilistic
            type: probabilistic
            probabilistic:
              sampling_percentage: 10
      batch:
        timeout: 10s
        send_batch_size: 5000

    exporters:
      otlp/tempo:
        endpoint: tempo.observability.svc:4317
        tls:
          insecure: true
      prometheusremotewrite:
        endpoint: http://mimir.observability.svc:9009/api/v1/push
      loki:
        endpoint: http://loki.observability.svc:3100/loki/api/v1/push

    service:
      pipelines:
        traces:
          receivers: [otlp]
          processors: [memory_limiter, tail_sampling, batch]
          exporters: [otlp/tempo]
        metrics:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [prometheusremotewrite]
        logs:
          receivers: [otlp]
          processors: [memory_limiter, batch]
          exporters: [loki]

트러블슈팅

자체 메트릭 확인

# Collector 자체 메트릭 (port 8888)
curl http://localhost:8888/metrics | grep otelcol

# 주요 메트릭:
# otelcol_receiver_accepted_spans - 수신된 span 수
# otelcol_receiver_refused_spans - 거부된 span 수
# otelcol_processor_dropped_spans - 드롭된 span 수
# otelcol_exporter_sent_spans - 전송된 span 수
# otelcol_exporter_send_failed_spans - 전송 실패 span 수

zPages로 디버깅

# http://localhost:55679/debug/tracez — 최근 trace 확인
# http://localhost:55679/debug/pipelinez — 파이프라인 상태

마무리

OpenTelemetry Collector 파이프라인 설계의 핵심:

  1. Agent + Gateway 패턴: 로컬 수집 + 중앙 처리로 효율적 운영
  2. Tail Sampling: 에러/느린 요청 100%, 나머지 확률 샘플링으로 비용 절감
  3. Memory Limiter 필수: OOM 방지를 위한 메모리 제한
  4. Processor 순서 중요: memory_limiter → sampling → batch 순서 권장
  5. 벤더 중립: 백엔드 변경 시 Exporter만 교체
📝 퀴즈 (6문제)

Q1. OTel Collector 파이프라인의 세 가지 구성 요소는? Receiver, Processor, Exporter

Q2. Agent + Gateway 패턴에서 각각의 역할은? Agent: 각 노드에서 로컬 수집, Gateway: 중앙에서 처리/라우팅/전송

Q3. Tail Sampling이 Head Sampling보다 나은 이유는? 전체 trace를 본 후 샘플링 결정하므로 에러/느린 요청을 놓치지 않음

Q4. memory_limiter Processor를 파이프라인 첫 번째에 두는 이유는? 수신 데이터가 많을 때 OOM을 방지하기 위해 가장 먼저 메모리를 체크

Q5. Collector의 자체 메트릭을 확인하는 방법은? port 8888의 /metrics 엔드포인트 또는 zPages (port 55679)

Q6. batch Processor의 timeout과 send_batch_size의 관계는? timeout 시간이 되거나 send_batch_size에 도달하면 배치를 전송 (먼저 발생하는 조건)
